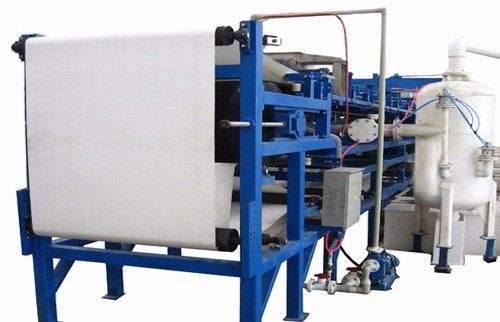

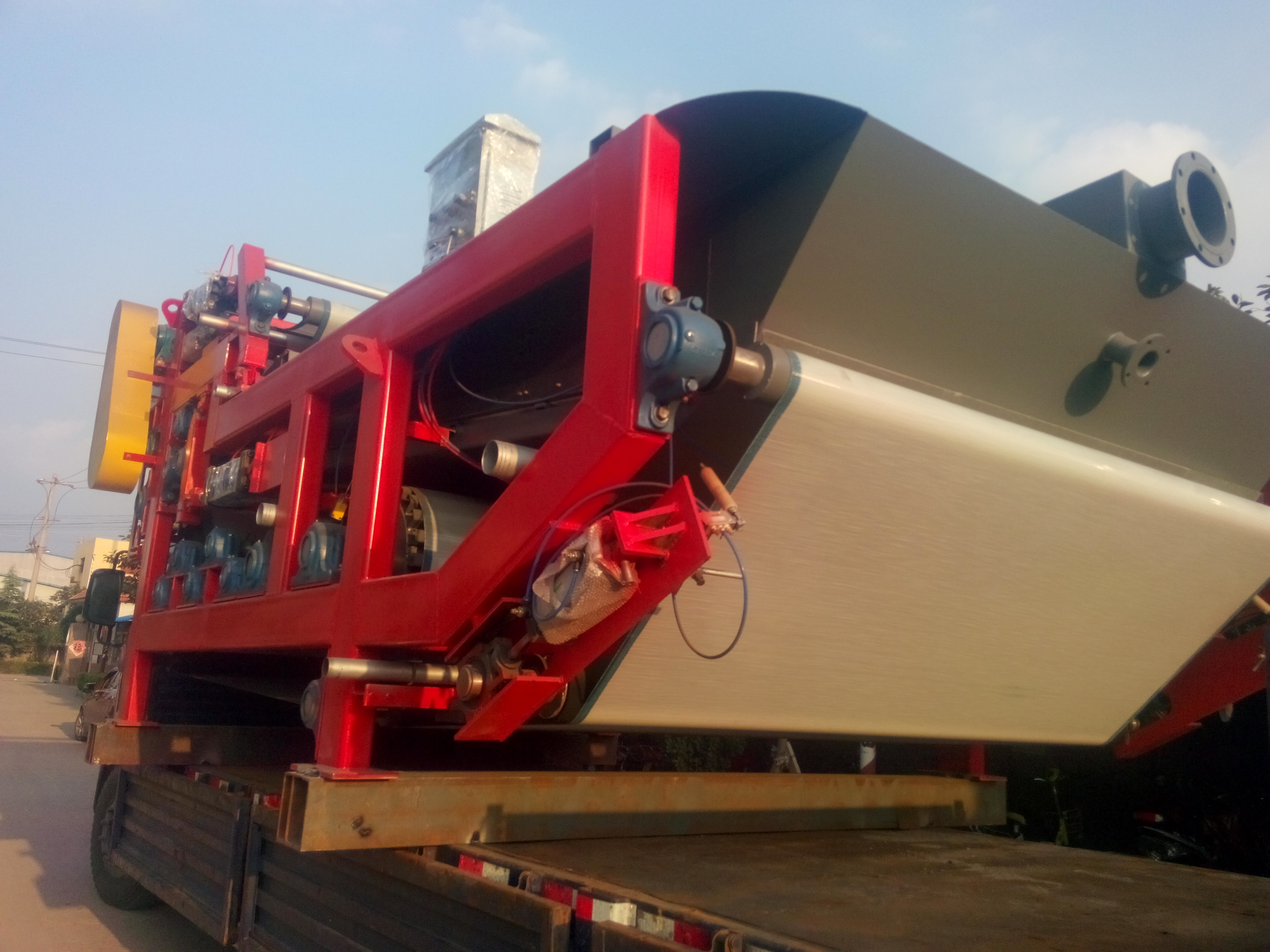

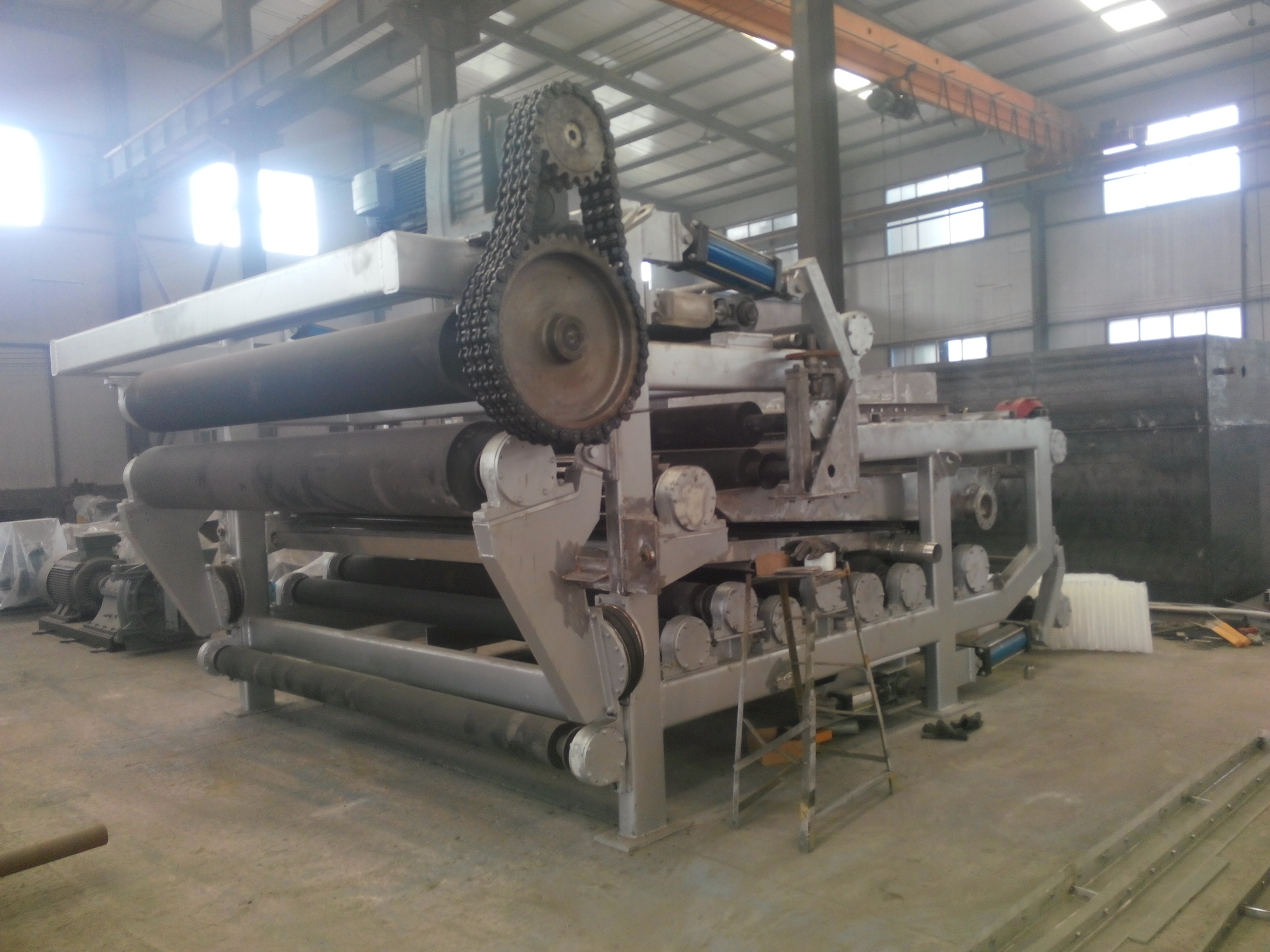

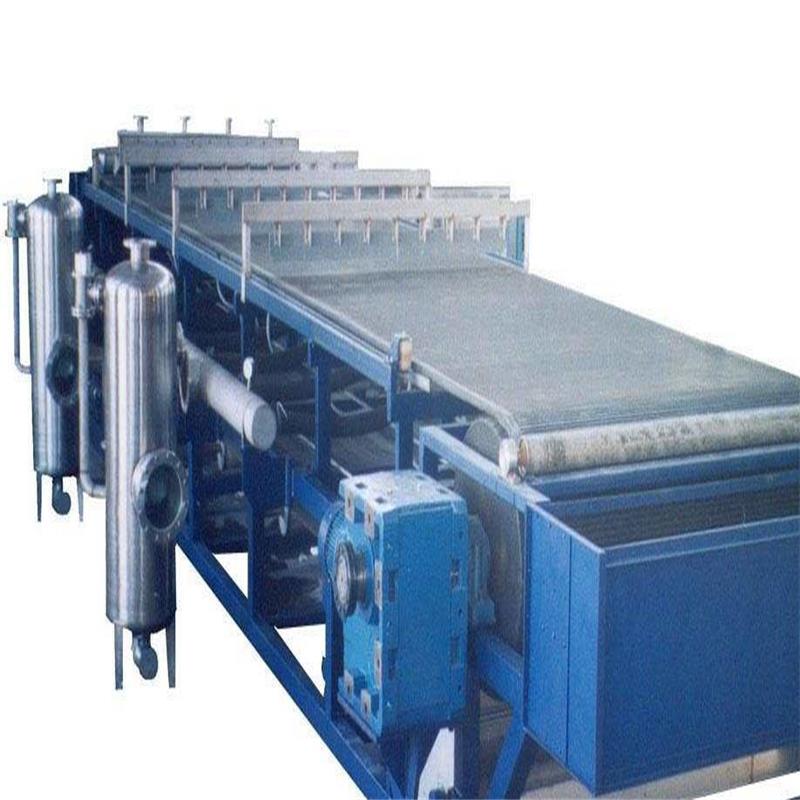

帶式真空過濾機

            在結構上，過濾區段沿水平長度方向布置，能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作，并且母液有與濾餅洗滌液可以分段收集。具有過濾效率高、生產能力大、洗滌效率好，濾餅水分低、操作靈活、維護簡單等優點。膠帶機經該廠多年改進和完善，產品的技術性能和質量已達到了國際先進水平，已廣泛應用于冶金、礦山、化工、造紙、食品、制藥、洗煤、環保等領域中的固液分離，尤其在煙氣脫硫中的石膏脫水方面(FGD)有良好的應用。



      技術特點

1、整體結構模塊化設計，可靈活組裝，便于運輸和安裝。

2、自動化程度高；下料、過濾、洗滌、吸干、卸料、濾布清洗均為連續自動化，提高生產效率，降低運行成本，極大減輕工人勞動強度，改善工作環境。

3：過濾速度快；物料通過沉淀區，大顆粒在底層，小顆粒在上層，濾餅結構合理，濾液通透阻力小，可進行薄層快速過濾。

4：過濾工藝方便；濾餅厚度、洗水量。逆流洗滌級數、真空度、濾布速度任意調整，以達到最佳過濾效果。

5：洗滌效果好；可實現多級平流或逆流洗滌，洗滌均勻徹底，母液和洗滌液根據工藝需要可分別收集和再利用。

6、控制系統應用了DCS技術，可實現現場和遠程自動控制。

       真空盒與升降裝置:

真空盒采用分節聯結成整體，每節均有管口與集液總管相連形成真空集液系統。

同時設計了一套升降機構，有利于更換摩擦帶。

糾偏裝置：



采用氣缸或氣囊推動糾偏轉一定角度來自動糾正濾布的偏移，保證濾布的正常運轉。

張緊裝置通過絲杠調節膠帶張緊度，以保證膠帶有足夠的摩擦力，并且不發生跑偏現象。

采用工藝水噴射，清洗濾布和膠帶，且配有真空吸管密封的箱體，這樣可以保證清潔的工作現場。噴頭采用美國噴霧公司的產品，可以充分保證清洗效果。

淋洗工藝:

采用逆流淋洗與噴淋洗裝置，同時可根據物料及工藝的要求采用順流洗滌和逆流洗滌兩種方法，對物料清洗的更徹底。

安裝調試

1、整體結構模塊化設計，可靈活組裝，便于運輸和安裝。

2、自動化程度高；下料、過濾、洗滌、吸干、卸料、濾布清洗均為連續自動化，提高生產效率，降低運行成本，極大減輕工人勞動強度，改善工作環境。

3：過濾速度快；物料通過沉淀區，大顆粒在底層，小顆粒在上層，濾餅結構合理，濾液通透阻力小，可進行薄層快速過濾。

4：過濾工藝方便；濾餅厚度、洗水量。逆流洗滌級數、真空度、濾布速度任意調整，以達到最佳過濾效果。

5：洗滌效果好；可實現多級平流或逆流洗滌，洗滌均勻徹底，母液和洗滌液根據工藝需要可分別收集和再利用。

6、控制系統應用了DCS技術，可實現現場和遠程自動控制。
